MOTEURS A COURANT CONTINU
SERIE Moteur 3M3529-(REFERENCE DU BOBINAGE) -8CYC-(RC)-RH
|
|
Moteurs courant continu à aimants permanents conformes aux normes d’antiparasitage et ROHS
|
|
|
|
Encombrement :
ø = 35mm L = 29mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
|
|
MOTEURS A COURANT CONTINU
SERIE Moteur 3M3535-(REFERENCE DU BOBINAGE) -15YC-(RC)-RH
|
|
Moteurs courant continu à aimants permanents conformes aux normes d’antiparasitage et ROHS
|
|
|
|
Encombrement :
ø = 35mm L = 35mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
|
|
MOTEURS A COURANT CONTINU
SERIE Moteur 7E3355-(REFERENCE DU BOBINAGE) -18Y-(RC)-RH
|
|
Moteurs courant continu à aimants permanents conformes aux normes d’antiparasitage et ROHS
|
|
|
|
Encombrement :
ø = 33mm L = 55mm
|
|
Tension nominale : 12 / 24
V
|
|
|
|
MOTEURS A COURANT CONTINU
SERIE Moteur 7E4055B ou 7E4060B-(REFERENCE DU BOBINAGE) -20Y-(RC)-RH
|
|
Moteurs courant continu à aimants permanents conformes aux normes d’antiparasitage et ROHS
|
|
|
|
Encombrement :
ø = 40mm L = 55,5mm
à 60mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
|
|
MOTEURS A COURANT CONTINU
SERIE Moteur 7E4065B-(REFERENCE DU BOBINAGE) -28Y-(RC)-RH
|
|
Moteurs courant continu à aimants permanents conformes aux normes d’antiparasitage et ROHS
|
|
|
|
Encombrement :
ø = 40mm L = 65mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
|
|
MOTEURS A COURANT CONTINU
SERIE Moteur 7E4085B-(REFERENCE DU BOBINAGE) -48Y-(RC)-RH
|
|
Moteurs courant continu à aimants permanents conformes aux normes d’antiparasitage et ROHS
|
|
|
|
Encombrement :
ø = 40mm L = 86mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
|
|
MOTEURS A COURANT CONTINU
SERIE Moteur 7E54100-(REFERENCE DU BOBINAGE) -50Y-(RC)-RH
|
|
Moteurs courant continu à aimants permanents conformes aux normes d’antiparasitage et ROHS
|
|
|
|
Encombrement :
ø = 54mm L = 100mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
|
|
MOTEURS A COURANT CONTINU
SERIE Moteur 7E5475B-(REFERENCE DU BOBINAGE) -30Y-(RC)-RH
|
|
Moteurs courant continu à aimants permanents conformes aux normes d’antiparasitage et ROHS
|
|
|
|
Encombrement :
ø = 54mm L = 75mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
|
|
MOTEURS A COURANT CONTINU
SERIE PC6-0X-0
|
|
Moteurs à courant continu à aimants permanents - roulements à billes
|
|
|
|
Encombrement :
ø = 62mm L = 132mm
|
|
Tension nominale : 32 / 60
V
|
|
|
|
MOTEURS A COURANT CONTINU
SERIE PI10-0X-0
|
|
Moteurs à courant continu à aimants permanents - roulements à billes
|
|
|
|
Encombrement :
ø = 102mm L = 186mm
|
|
Tension nominale : 80
V
|
|
|
|
MOTEURS A COURANT CONTINU
SERIE PI8-XX-0
|
|
Moteurs à courant continu à aimants permanents - roulements à billes
|
|
|
|
Encombrement :
ø = 80mm L = 223mm
|
|
Tension nominale : 48
V
|
|
|
|
MOTEURS SYNCHRONES ET MOTOREDUCTEURS
SERIE SV(W)M 65
(Roue et vis sans fin)
|
|
|
|
|
|
Encombrement :
ø = 65mm L = 120mm
à 185mm
|
|
Tension nominale : 230
V
|
|
Rapport de réduction : 2,5:1
à 100:1
|
|
Frequence : 50 Hz
/ 60 Hz
|
|
|
|
MOTEURS SYNCHRONES ET MOTOREDUCTEURS
SERIE SFM65
|
|
|
|
|
|
|
|
MOTEURS SYNCHRONES ET MOTOREDUCTEURS
SERIE SGM 65
|
|
|
|
|
|
Encombrement :
ø = 65mm L = 93mm
à 202mm
|
|
Tension nominale : 230
V
|
|
Rapport de réduction : 10:1
à 1000:1
|
|
Couple : 28 à 1400 mN.m
|
|
Frequence : 50 Hz
/ 60 Hz
|
|
|
|
MOTEURS SYNCHRONES
SERIE SM 65
|
|
|
|
|
|
Encombrement :
ø = 65mm L = 51mm
à 160mm
|
|
Tension nominale : 230
V
|
|
Vitesse de rotation nominale : 1000 à 1800 tr/mn
|
|
Couple : 3,4 à 19 mN.m
|
|
Frequence : 50 Hz
/ 60 Hz
|
|
|
|
MOTEURS SYNCHRONES ET MOTOREDUCTEURS
SERIE MA
|
|
Motoréducteurs synchrones à trains droits
|
|
|
|
Encombrement :
ø = 50mm L = 16,5mm
|
|
Vitesse de rotation nominale : 2,5 à 35 tr/mn
|
|
Puissance consommée : 3 W
|
|
Couple minimum : 50 à 600 mN.m
|
|
|
|
MOTEURS SYNCHRONES ET MOTOREDUCTEURS
SERIE MS1
|
|
Motoréducteurs synchrones à trains droits
|
|
|
|
Encombrement :
ø = 50mm L = 18,5mm
|
|
Vitesse de rotation nominale : 2,5 à 36 tr/mn
|
|
Puissance consommée : 3 W
|
|
Couple minimum : 80 à 700 mN.m
|
|
|
|
MOTEURS SYNCHRONES ET MOTOREDUCTEURS
SERIE MS2
|
|
Motoréducteurs synchrones à trains droits
|
|
|
|
Encombrement :
ø = 50mm L = 18,5mm
|
|
Vitesse de rotation nominale : 2,5 à 36 tr/mn
|
|
Puissance consommée : 3 W
|
|
Couple minimum : 80 à 700 mN.m
|
|
|
|
MOTEURS SYNCHRONES ET MOTOREDUCTEURS
SERIE SP
|
|
Motoréducteurs synchrones à trains droits
|
|
|
|
Encombrement :
ø = 50mm L = 24,5mm
|
|
Vitesse de rotation nominale : 1 à 100 tr/mn
|
|
Puissance consommée : 3 W
|
|
Couple minimum : 40 à 1000 mN.m
|
|
|
|
VERINS ELECTRIQUES
SERIE MN
|
|
Vérins électriques à courant continu limiteur de débattement réglable
|
|
|
|
Encombrement :
L = 353mm
à 503mm
|
|
Tension nominale : 12 / 24 / 36
V
|
|
Vitesse de déplacement : 2 à 3 mm/s
|
|
Charge dynamique maximum : 1300 N
|
|
|
|

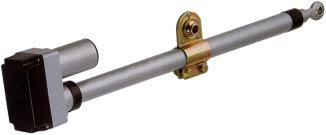

VERINS ELECTRIQUES
SERIE TD
|
|
Vérins électriques à courant continu limiteur de débattement réglable
|
|
|
|
Encombrement :
L = 547mm
à 887mm
|
|
Tension nominale : 12 / 24 / 36
V
|
|
Vitesse de déplacement : 4 à 6 mm/s
|
|
Charge dynamique maximum : 2450 N
|
|
|
|

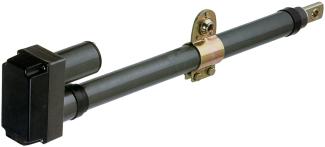

VERINS ELECTRIQUES
SERIE HV
|
|
Vérins électriques à courant continu limiteur de débattement réglable
|
|
|
|
Encombrement :
L = 762mm
à 1222mm
|
|
Tension nominale : 12 / 24 / 36
V
|
|
Vitesse de déplacement : 4 à 6 mm/s
|
|
Charge dynamique maximum : 5350 N
|
|
|
|

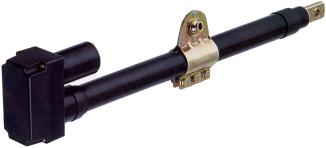

VERINS ELECTRIQUES
SERIE GD
|
|
Vérins électriques à courant continu limiteur de débattement réglable
|
|
|
|
Encombrement :
L = 802mm
à 1662mm
|
|
Tension nominale : 12 / 24 / 36
V
|
|
Vitesse de déplacement : 8 à 9 mm/s
|
|
Charge dynamique maximum : 8380 N
|
|
|
|
CODEURS OPTIQUES
SERIE OMS
|
|
Codeurs optiques miniatures - signaux sinusoïdaux
|
|
|
|
Encombrement :
ø = 12mm L = 12,5mm
|
|
Résolution : 50 à 125 pas par tour
|
|
Nombre de signaux : 1 / 2 (déphasé de 90°)
|
|
Frequence de réponse maximum : 10 kHz
|
|
|
|
CODEURS OPTIQUES
SERIE OME-A
|
|
Codeurs optiques miniatures - signaux carrés
|
|
|
|
Encombrement :
ø = 18mm L = 18mm
|
|
Résolution : 100 à 500 pas par tour
|
|
Nombre de signaux : 1 / 2 / 2 + top zéro
|
|
Frequence de réponse maximum : 50 kHz
|
|
|
|
CODEURS OPTIQUES
SERIE OEZ
|
|
Codeurs optiques à signaux carrés - haute résolution
|
|
|
|
Encombrement :
ø = 28mm L = 30mm
|
|
Résolution : 60 à 1024 pas par tour
|
|
Nombre de signaux : 2 (déphasés de 90°) + top zéro
|
|
Frequence de réponse maximum : 150 kHz
|
|
|
|
CODEURS OPTIQUES
SERIE OVW
|
|
Codeurs optiques économiques - signaux carrés
haute performance
|
|
|
|
Encombrement :
ø = 38mm L = 38mm
|
|
Résolution : 100 à 2500 pas par tour
|
|
Nombre de signaux : 2 (déphasés de 90°) + top zéro
|
|
Frequence de réponse maximum : 200 kHz
|
|
|
|
CODEURS OPTIQUES
SERIE FES
|
|
Codeurs optiques en milieu difficile - étanche à l'eau et aux poussières
|
|
|
|
Encombrement :
ø = 42mm L = 46mm
|
|
Résolution : 30 à 1000 pas par tour
|
|
Nombre de signaux : 1 / 2(déphasage: 90°) / 2 + top zéro
|
|
Frequence de réponse maximum : 100 kHz
|
|
|
|
CODEURS OPTIQUES
SERIE NOE
|
|
Codeurs optiques industriels haute résolution - roulement étanche
|
|
|
|
Encombrement :
ø = 58mm L = 52mm
|
|
Résolution : 100 à 5000 pas par tour
|
|
Nombre de signaux : 2 (déphasés de 90°) + top zéro
|
|
Frequence de réponse maximum : 200 kHz
|
|
|
|
DYNAMO TACHYMETRIQUE
SERIE TG5
|
|
Dynamo tachymétrique à aimants permanents
roulements à billes
|
|
|
|
Encombrement :
ø = 58mm L = 67mm
|
|
Tension pour 1000tr/mn : 6 / 10 / 16 V
|
|
Vitesse maximum : 5000 tr/mn
|
|
|
|
DYNAMO TACHYMETRIQUE
SERIE 3N
|
|
Dynamo tachymétrique à aimants permanents
roulements à billes
|
|
|
|
Encombrement :
ø = 88,5mm L = 112mm
|
|
Tension pour 1000tr/mn : 20 / 60 / 100 V
|
|
Vitesse maximum : 10000 tr/mn
|
|
|
|
DYNAMO TACHYMETRIQUE
SERIE FDB 60 AVEC BOÎTE A BORNES
|
|
|
|
|
|
|
|
DYNAMO TACHYMETRIQUE
SERIE FDB 60
|
|
|
|
|
|
|
|
VENTILATEURS AXIAUX A COURANT CONTINU
SERIE L
|
|
Ventilateurs à courant continu Brushless (sans balais)
|
|
|
|
Encombrement :
40 x 40 mm
à 119 x 119 mm
|
|
Tension nominale : 12 / 24 / 48
V
|
|
Pression statique max : 3,8 à 7 mm/H2O
|
|
Débit max : 14 à 184 m3/h
|
|
|
|
VENTILATEURS AXIAUX A COURANT ALTERNATIF
SERIE S
|
|
Ventilateurs à courant alternatif à bagues de déphasage
|
|
|
|
Encombrement :
80 x 80 mm
à 119 x 119 mm
|
|
Tension nominale : 115 / 230
V
|
|
Pression statique max : 4,2 à 7,5 mm/H2O
|
|
Débit max : 45 à 162 m3/h
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur GBF35-(REFERENCE DU BOBINAGE)-3M3529-8CYC-(RC)-RH
|
|
Motoreducteurs courant continu à aimants permanents
|
|
|
|
Encombrement :
ø = 35mm L = 53,7mm
à 62,7mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
Moteurs associés : 3M3529
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur GBF35-(REFERENCE DU BOBINAGE)-3M3535-15YC-(RC)-RH
|
|
Motoreducteurs courant continu à aimants permanents
|
|
|
|
Encombrement :
ø = 35mm L = 58,2mm
à 67,2mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
Moteurs associés : 3M3535
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur GBP30-(REFERENCE DU BOBINAGE)-7E3355-18Y-(RC)-RH
|
|
Motoreducteurs courant continu à aimants permanents
|
|
|
|
Encombrement :
ø = 33mm L = 72,5mm
à 92mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
Moteurs associés : 7E3355
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur GBP30-(REFERENCE DU BOBINAGE)-7E4060B-20Y-(RC)-RH
|
|
Motoreducteurs courant continu à aimants permanents
|
|
|
|
Encombrement :
ø = 40mm L = 81mm
à 100mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
Moteurs associés : 7E4060B
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur GBP30-(REFERENCE DU BOBINAGE)-7E4065B-28Y-(RC)-RH
|
|
Motoreducteurs courant continu à aimants permanents
|
|
|
|
Encombrement :
ø = 40mm L = 86mm
à 105mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
Moteurs associés : 7E4065B
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur GBM50-(REFERENCE DU BOBINAGE)-7E4060B-20Y-(RC)-RH
|
|
Motoreducteurs courant continu à aimants permanents
|
|
|
|
Encombrement :
ø = 51mm L = 90mm
à 105mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
Moteurs associés : 7E4060B
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU

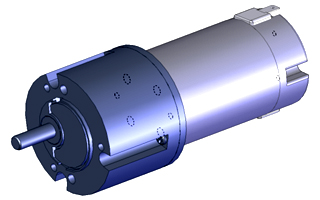

SERIE Motoreducteur GBM50-(REFERENCE DU BOBINAGE)-7E4065B-28Y-(RC)-RH
|
|
Motoreducteurs courant continu à aimants permanents
|
|
|
|
Encombrement :
ø = 51mm L = 95mm
à 110mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
Moteurs associés : 7E4065B
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur GBM50-(REFERENCE DU BOBINAGE)-7E5475B-30Y-(RC)-RH
|
|
Motoreducteurs courant continu à aimants permanents
|
|
|
|
Encombrement :
ø = 51mm L = 104,5mm
à 119,5mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
Moteurs associés : 7E5475B
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur GBM50-(REFERENCE DU BOBINAGE)-7 E54100-50Y-(RC)-RH
|
|
Motoreducteurs courant continu à aimants permanents
|
|
|
|
Encombrement :
ø = 51mm L = 134,5mm
à 149,5mm
|
|
Tension nominale : 6 / 12 / 24
V
|
|
Moteurs associés : 7E54100
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur GBL35
|
|
Motoréducteurs CC à aimants permanents trains droits - antiparasitage
|
|
|
|
Encombrement :
ø = 35mm L = 88mm
|
|
Tension nominale : 12 / 24
V
|
|
Moteurs associés : 7E3355
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur L149-12-188
|
|
Motoréducteurs CC à aimants permanents - trains droits
|
|
|
|
Encombrement :
ø = 27mm L = 36mm
à 46mm
|
|
Tension nominale : 6 / 12
V
|
|
Vitesse sous couple maximum : 4 tr/mn
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur L149-12-392
|
|
Motoréducteurs CC à aimants permanents - trains droits
|
|
|
|
Encombrement :
ø = 27mm L = 36mm
à 46mm
|
|
Tension nominale : 6 / 12
V
|
|
Vitesse sous couple maximum : 4 tr/mn
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur L149-12-90
|
|
Motoréducteurs CC à aimants permanents - trains droits
|
|
|
|
Encombrement :
ø = 27mm L = 36mm
à 46mm
|
|
Tension nominale : 6 / 12
V
|
|
Vitesse sous couple maximum : 4 tr/mn
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur RK300
|
|
Motoréducteurs CC à aimants permanents trains droits - antiparasitage
|
|
|
|
Encombrement :
L = 103mm
|
|
Tension nominale : 12 / 24
V
|
|
Moteurs associés : 7E3355 / 7E4060 / 7E4065
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur RK30-20Y
|
|
Motoreducteurs courant continu à aimants permanents
|
|
|
|
Encombrement :
L = 103mm
|
|
Tension nominale : 12 / 24
V
|
|
Moteurs associés : 7E4060B
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur RK30-28Y
|
|
Motoreducteurs courant continu à aimants permanents
|
|
|
|
Encombrement :
L = 103mm
|
|
Tension nominale : 12 / 24
V
|
|
Moteurs associés : 7E4065B
|
|
|
|
MOTOREDUCTEURS A COURANT CONTINU
SERIE Motoreducteur RP8370
|
|
Motoréducteurs CC à aimants permanents trains droits - antiparasitage
|
|
|
|
Encombrement :
L = 107mm
|
|
Tension nominale : 12 / 24
V
|
|
Moteurs associés : 7E4055 / 7E4065 / SE5475
|
|
|
|
REDUCTEURS
SERIE W01
|
|
Réducteur à trains droits pignons plastiques
|
|
|
|
Encombrement :
56 x 63 mm
L = 17mm
|
|
Couple maximum continu : 0,8 mN.m
|
|
Rapport de réduction : 12,5:1
à 3600000:1
|
|
Couple maximum continu : 0,8 N.m
|
|
Moteurs associés : 7E4055 / 7E4065 / SE5475
|
|
|
|
REDUCTEURS
SERIE W11
|
|
Réducteur à trains droits pignons plastiques
|
|
|
|
Encombrement :
59 x 82 mm
L = 20mm
|
|
Couple maximum continu : 1,5 mN.m
|
|
Rapport de réduction : 16,66667:1
à 10000:1
|
|
Couple maximum continu : 1,5 N.m
|
|
Moteurs associés : 3M3529 et 3M3535
|
|
|
|
REDUCTEURS
SERIE W02
|
|
Réducteur à trains droits pignons d'entrée: plastiques,
pignons de sortie: métalliques
|
|
|
|
Encombrement :
56 x 63 mm
L = 17mm
|
|
Couple maximum continu : 1,5 mN.m
|
|
Rapport de réduction : 300:1
à 60000:1
|
|
Couple maximum continu : 1,5 N.m
|
|
Moteurs associés : 7E3355
|
|
|
|
REDUCTEURS
SERIE W12
|
|
Réducteur à trains droits pignons d'entrée: plastiques,
pignons de sortie: métalliques
|
|
|
|
Encombrement :
59 x 82 mm
L = 20mm
|
|
Couple maximum continu : 2,5 mN.m
|
|
Rapport de réduction : 16,66667:1
à 10000:1
|
|
Couple maximum continu : 2,5 N.m
|
|
Moteurs associés : 3M3535 / 7E3355 / 7E4055 / 7E4065 / SE5475
|
|
|
|
REDUCTEURS
SERIE W13
|
|
Réducteur à trains droits pignons d'entrée: plastiques,
pignons de sortie: métalliques
|
|
|
|
Encombrement :
59 x 82 mm
L = 20mm
|
|
Couple maximum continu : 5 mN.m
|
|
Rapport de réduction : 16,66667:1
à 10000:1
|
|
Couple maximum continu : 5 N.m
|
|
Moteurs associés : 7E3355 / 7E4065
|
|
|
